FFmpeg入门 - 格式转换

2022.11.27 林嘉伟

系列文章:

  1. FFmpeg入门 - 视频播放
  2. FFmpeg入门 - rtmp推流
  3. FFmpeg入门 - Android移植
  4. FFmpeg入门 - 格式转换

我们现在已经能在安卓上播放视频画面了,但是声音部分还是缺失的,这篇博客就来把视频的音频播放模块也加上。

为了音频和视频可以分别解码播放,我们需要对之前的代码做重构,将媒体流的读取和解码解耦:

MediaReader从文件流中读取出AVPacket交由VideoStreamDecoder和AudioStreamDecoder做视频与音频的解码。我们在MediaReader里加上线程安全机制,使得视频和音频可以分别在各自的工作线程中进行解码。

音频分⽚(plane)与打包(packed)

解码出来的AVFrame,它的data字段放的是视频像素数据或者音频的PCM裸流数据,linesize字段放的是对齐后的画面行长度或者音频的分片长度:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
/**
 * For video, size in bytes of each picture line.
 * For audio, size in bytes of each plane.
 *
 * For audio, only linesize[0] may be set. For planar audio, each channel
 * plane must be the same size.
 *
 * For video the linesizes should be multiples of the CPUs alignment
 * preference, this is 16 or 32 for modern desktop CPUs.
 * Some code requires such alignment other code can be slower without
 * correct alignment, for yet other it makes no difference.
 *
 * @note The linesize may be larger than the size of usable data -- there
 * may be extra padding present for performance reasons.
 */
 int linesize[AV_NUM_DATA_POINTERS];

视频相关的在之前的博客中有介绍,音频的话可以看到它只有linesize[0]会被设置,如果有多个分片,每个分片的size都是相等的。

要理解这里的分片size,先要理解音频数据的两种存储格式分⽚(plane)与打包(packed)。以常见的双声道音频为例子,

分⽚存储的数据左声道和右声道分开存储,左声道存储在data[0],右声道存储在data[1],他们的数据buffer的size都是linesize[0]。

打包存储的数据按照LRLRLR…的形式交替存储在data[0]中,这个数据buffer的size是linesize[0]。

AVSampleFormat枚举音频的格式,带P后缀的格式是分配存储的:

1
2
3
4
5
AV_SAMPLE_FMT_U8P,         ///< unsigned 8 bits, planar
AV_SAMPLE_FMT_S16P,        ///< signed 16 bits, planar
AV_SAMPLE_FMT_S32P,        ///< signed 32 bits, planar
AV_SAMPLE_FMT_FLTP,        ///< float, planar
AV_SAMPLE_FMT_DBLP,        ///< double, planar

不带P后缀的格式是打包存储的:

1
2
3
4
5
AV_SAMPLE_FMT_U8,          ///< unsigned 8 bits
AV_SAMPLE_FMT_S16,         ///< signed 16 bits
AV_SAMPLE_FMT_S32,         ///< signed 32 bits
AV_SAMPLE_FMT_FLT,         ///< float
AV_SAMPLE_FMT_DBL,         ///< double

音频数据的实际长度

这里有个坑点备注里面也写的很清楚了,linesize标明的大小可能会大于实际的音视频数据大小,因为可能会有额外的填充。

  • @note The linesize may be larger than the size of usable data – there
  • may be extra padding present for performance reasons.

所以音频数据实际的长度需要用音频的参数计算出来:

1
2
3
int channelCount = audioStreamDecoder.GetChannelCount();
int bytePerSample = audioStreamDecoder.GetBytePerSample();
int size = frame->nb_samples * channelCount * bytePerSample;

音频格式转换

视频之前的demo中已经可以使用OpenGL播放,而音频可以交给OpenSL来播放,之前我写过一篇《OpenSL ES 学习笔记》详细的使用细节我就不展开介绍了,直接将代码拷贝来使用。

但是由于OpenSLES只支持打包的几种音频格式:

1
2
3
4
5
6
#define SL_PCMSAMPLEFORMAT_FIXED_8	((SLuint16) 0x0008)
#define SL_PCMSAMPLEFORMAT_FIXED_16	((SLuint16) 0x0010)
#define SL_PCMSAMPLEFORMAT_FIXED_20 	((SLuint16) 0x0014)
#define SL_PCMSAMPLEFORMAT_FIXED_24	((SLuint16) 0x0018)
#define SL_PCMSAMPLEFORMAT_FIXED_28 	((SLuint16) 0x001C)
#define SL_PCMSAMPLEFORMAT_FIXED_32	((SLuint16) 0x0020)

这里我们指的AudioStreamDecoder的目标格式为AV_SAMPLE_FMT_S16,如果原始音频格式不是它,则对音频做转码:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
audioStreamDecoder.Init(reader, audioIndex, AVSampleFormat::AV_SAMPLE_FMT_S16);


bool AudioStreamDecoder::Init(MediaReader *reader, int streamIndex, AVSampleFormat sampleFormat) {
    ...

    bool result = StreamDecoder::Init(reader, streamIndex);

    if (sampleFormat == AVSampleFormat::AV_SAMPLE_FMT_NONE) {
        mSampleFormat = mCodecContext->sample_fmt;
    } else {
        mSampleFormat = sampleFormat;
    }

    if (mSampleFormat != mCodecContext->sample_fmt) {
        mSwrContext = swr_alloc_set_opts(
                NULL,
                mCodecContext->channel_layout,
                mSampleFormat,
                mCodecContext->sample_rate,
                mCodecContext->channel_layout,
                mCodecContext->sample_fmt,
                mCodecContext->sample_rate,
                0,
                NULL);
        swr_init(mSwrContext);

        // 虽然前面的swr_alloc_set_opts已经设置了这几个参数
        // 但是用于接收的AVFrame不设置这几个参数也会接收不到数据
        // 原因是后面的swr_convert_frame函数会通过av_frame_get_buffer创建数据的buff
        // 而av_frame_get_buffer需要AVFrame设置好这些参数去计算buff的大小
        mSwrFrame = av_frame_alloc();
        mSwrFrame->channel_layout = mCodecContext->channel_layout;
        mSwrFrame->sample_rate = mCodecContext->sample_rate;
        mSwrFrame->format = mSampleFormat;
    }
    return result;
}

AVFrame *AudioStreamDecoder::NextFrame() {
    AVFrame *frame = StreamDecoder::NextFrame();
    if (NULL == frame) {
        return NULL;
    }
    if (NULL == mSwrContext) {
        return frame;
    }

    swr_convert_frame(mSwrContext, mSwrFrame, frame);
    return mSwrFrame;
}

这里我们使用swr_convert_frame进行转码:

1
2
3
4
int swr_convert_frame(SwrContext *swr,     // 转码上下文
                      AVFrame *output,     // 转码后输出到这个AVFrame
                      const AVFrame *input // 原始输入AVFrame
);

这个方法要求输入输出的AVFrame都设置了channel_layout、 sample_rate、format参数,然后回调用av_frame_get_buffer为output创建数据buff:

1
2
3
4
5
6
7
8
9
10
11
12
/**
 * ...
 *
 * Input and output AVFrames must have channel_layout, sample_rate and format set.
 *
 * If the output AVFrame does not have the data pointers allocated the nb_samples
 * field will be set using av_frame_get_buffer()
 * is called to allocate the frame.
 * ...
 */
int swr_convert_frame(SwrContext *swr,
                      AVFrame *output, const AVFrame *input);

SwrContext为转码的上下文,通过swr_alloc_set_opts和swr_init创建,需要把转码前后的音频channel_layout、 sample_rate、format信息传入:

1
2
3
4
5
6
struct SwrContext *swr_alloc_set_opts(struct SwrContext *s,
                                      int64_t out_ch_layout, enum AVSampleFormat out_sample_fmt, int out_sample_rate,
                                      int64_t  in_ch_layout, enum AVSampleFormat  in_sample_fmt, int  in_sample_rate,
                                      int log_offset, void *log_ctx);

int swr_init(struct SwrContext *s);

视频格式转换

之前的demo里面我们判断了视频格式不为AV_PIX_FMT_YUV420P则直接报错,这里我们仿照音频转换的例子,判断原始视频格式不为AV_PIX_FMT_YUV420P则使用sws_scale进行格式转换:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
bool VideoStreamDecoder::Init(MediaReader *reader, int streamIndex, AVPixelFormat pixelFormat) {
    ...
    bool result = StreamDecoder::Init(reader, streamIndex);
    if (AVPixelFormat::AV_PIX_FMT_NONE == pixelFormat) {
        mPixelFormat = mCodecContext->pix_fmt;
    } else {
        mPixelFormat = pixelFormat;
    }

    if (mPixelFormat != mCodecContext->pix_fmt) {
        int width = mCodecContext->width;
        int height = mCodecContext->height;

        mSwrFrame = av_frame_alloc();

        // 方式一,使用av_frame_get_buffer创建数据存储空间,av_frame_free的时候会自动释放
        mSwrFrame->width = width;
        mSwrFrame->height = height;
        mSwrFrame->format = mPixelFormat;
        av_frame_get_buffer(mSwrFrame, 0);

        // 方式二,使用av_image_fill_arrays指定存储空间,需要我们手动调用av_malloc、av_free去创建、释放空间
//        unsigned char* buffer = (unsigned char *)av_malloc(
//                av_image_get_buffer_size(mPixelFormat, width, height, 16)
//        );
//        av_image_fill_arrays(mSwrFrame->data, mSwrFrame->linesize, buffer, mPixelFormat, width, height, 16);

        mSwsContext = sws_getContext(
                mCodecContext->width, mCodecContext->height, mCodecContext->pix_fmt,
                width, height, mPixelFormat, SWS_BICUBIC,
                NULL, NULL, NULL
        );
    }
    return result;
}


AVFrame *VideoStreamDecoder::NextFrame() {
    AVFrame *frame = StreamDecoder::NextFrame();
    if (NULL == frame) {
        return NULL;
    }
    if (NULL == mSwsContext) {
        return frame;
    }

    sws_scale(mSwsContext, frame->data,
              frame->linesize, 0, mCodecContext->height,
              mSwrFrame->data, mSwrFrame->linesize);
    return mSwrFrame;
}

sws_scale看名字虽然是缩放,但它实际上也会对format进行转换,转换的参数由SwsContext提供:

1
2
3
4
5
6
7
8
9
10
11
12
struct SwsContext *sws_getContext(
    int srcW,                     // 源图像的宽
    int srcH,                     // 源图像的高
    enum AVPixelFormat srcFormat, // 源图像的格式
    int dstW,                     // 目标图像的宽
    int dstH,                     // 目标图像的高
    enum AVPixelFormat dstFormat, // 目标图像的格式
    int flags,                    // 暂时可忽略
    SwsFilter *srcFilter,         // 暂时可忽略
    SwsFilter *dstFilter,         // 暂时可忽略
    const double *param           // 暂时可忽略
);

sws_scale支持区域转码,可以如我们的demo将整幅图像进行转码,也可以将图像切成多个区域分别转码,这样方便实用多线程加快转码效率:

1
2
3
4
5
6
7
8
9
int sws_scale(
    struct SwsContext *c,             // 转码上下文
    const uint8_t *const srcSlice[],  // 源画面区域像素数据,对应源AVFrame的data字段
    const int srcStride[],            // 源画面区域行宽数据,对应源AVFrame的linesize字段
    int srcSliceY,                    // 源画面区域起始Y坐标,用于计算应该放到目标图像的哪个位置
    int srcSliceH,                    // 源画面区域行数,用于计算应该放到目标图像的哪个位置
    uint8_t *const dst[],             // 转码后图像数据存储,对应目标AVFrame的data字段
    const int dstStride[]             // 转码后行宽数据存储,对应目标AVFrame的linesize字段
);

srcSlice和srcStride存储了源图像部分区域的图像数据,srcSliceY和srcSliceH告诉转码器这部分区域的坐标范围,用于计算偏移量将转码结果存放到dst和dstStride中。

例如下面的代码就将一幅完整的图像分成上下两部分分别进行转码:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
int halfHeight = mCodecContext->height / 2;

// 转码上半部分图像
uint8_t *dataTop[AV_NUM_DATA_POINTERS] = {
        frame->data[0],
        frame->data[1],
        frame->data[2]
};
sws_scale(mSwsContext, dataTop,
            frame->linesize, 0,
            halfHeight,
            mSwrFrame->data, mSwrFrame->linesize);

// 转码下半部分图像
uint8_t *dataBottom[AV_NUM_DATA_POINTERS] = {
        frame->data[0] + (frame->linesize[0] * halfHeight),
        frame->data[1] + (frame->linesize[1] * halfHeight),
        frame->data[2] + (frame->linesize[2] * halfHeight),
};
sws_scale(mSwsContext, dataBottom,
            frame->linesize, halfHeight,
            mCodecContext->height - halfHeight,
            mSwrFrame->data, mSwrFrame->linesize);

AVFrame内存管理机制

我们创建了一个新的AVFrame用于接收转码后的图像:

1
2
3
4
5
6
7
8
9
10
11
12
mSwrFrame = av_frame_alloc();

// 方式一,使用av_frame_get_buffer创建数据存储空间,av_frame_free的时候会自动释放
mSwrFrame->width = width;
mSwrFrame->height = height;
mSwrFrame->format = mPixelFormat;
av_frame_get_buffer(mSwrFrame, 0);

// 方式二,使用av_image_fill_arrays指定存储空间,需要我们手动调用av_malloc、av_free去创建、释放buffer的空间
// int bufferSize = av_image_get_buffer_size(mPixelFormat, width, height, 16);
// unsigned char* buffer = (unsigned char *)av_malloc(bufferSize);
// av_image_fill_arrays(mSwrFrame->data, mSwrFrame->linesize, buffer, mPixelFormat, width, height, 16);

av_frame_alloc创建出来的AVFrame只是一个壳,我们需要为它提供实际存储像素数据和行宽数据的内存空间,如上所示有两种方法:

1.通过av_frame_get_buffer创建存储空间,data成员的空间实际上是由buf[0]->data提供的:

1
2
3
4
5
6
7
8
LOGD("mSwrFrame --> buf : 0x%X~0x%X, data[0]: 0x%X, data[1]: 0x%X, data[2]: 0x%X",
    mSwrFrame->buf[0]->data,
    mSwrFrame->buf[0]->data + mSwrFrame->buf[0]->size,
    mSwrFrame->data[0],
    mSwrFrame->data[1],
    mSwrFrame->data[2]
);
// mSwrFrame --> buf : 0x2E6E8AC0~0x2E753F40, data[0]: 0x2E6E8AC0, data[1]: 0x2E7302E0, data[2]: 0x2E742100
  1. 通过av_image_fill_arrays指定外部存储空间,data成员的空间就是我们指的的外部空间,而buf成员是NULL:
1
2
3
4
5
6
7
8
9
LOGD("mSwrFrame --> buffer : 0x%X~0x%X, buf : 0x%X, data[0]: 0x%X, data[1]: 0x%X, data[2]: 0x%X",
    buffer,
    buffer + bufferSize,
    mSwrFrame->buf[0],
    mSwrFrame->data[0],
    mSwrFrame->data[1],
    mSwrFrame->data[2]
);
// FFmpegDemo: mSwrFrame --> buffer : 0x2DAE4DC0~0x2DB4D5C0, buf : 0x0, data[0]: 0x2DAE4DC0, data[1]: 0x2DB2A780, data[2]: 0x2DB3BEA0

而av_frame_free内部会去释放AVFrame里buf的空间,对于data成员它只是简单的把指针赋值为0,所以通过av_frame_get_buffer创建存储空间,而通过av_image_fill_arrays指定外部存储空间需要我们手动调用av_free去释放外部空间。

align

细心的同学可能还看到了av_image_get_buffer_size和av_image_fill_arrays都传了个16的align,这里对应的就是之前讲的linesize的字节对齐,会填充数据让linesize变成16、或者32的整数倍:

1
@param align         the value used in src for linesize alignment

这里如果为0会填充失败:

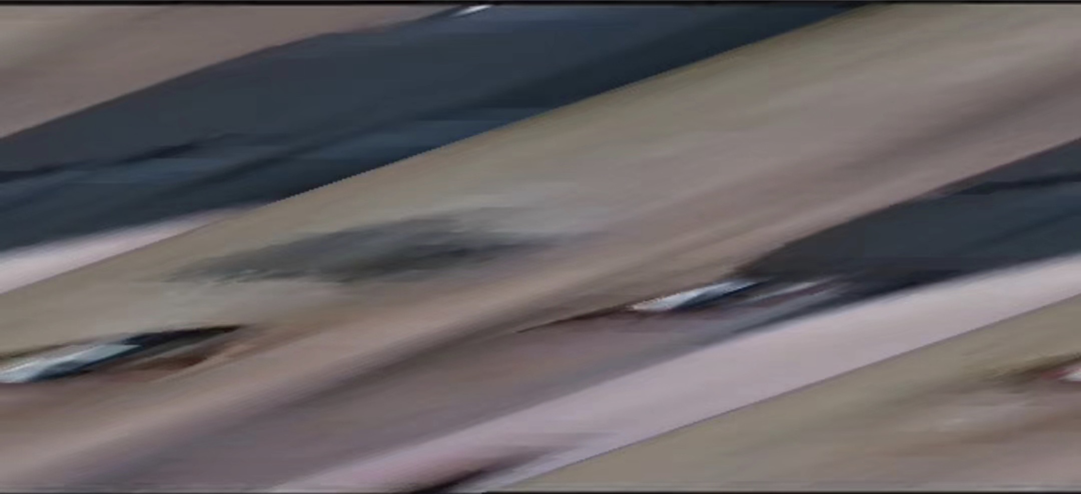

而为1不做填充会出现和实际解码中的linesize不一致导致画面异常:

av_frame_get_buffer则比较人性化,它推荐你填0让它自己去判断应该按多少对齐:

1
2
3
* @param align Required buffer size alignment. If equal to 0, alignment will be
*              chosen automatically for the current CPU. It is highly
*              recommended to pass 0 here unless you know what you are doing.

完整代码

完整的demo代码已经放到Github上,感兴趣的同学可以下载来看看
