安卓嵌套滚动NestedScroll了解一下

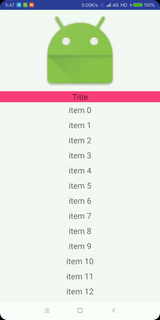

其实嵌套滚动已经算一个比较常见的特效了,下面这个动图就是嵌套滚动的一个例子:

看到这个动效,大家可能都知道可以用CoordinatorLayout去实现.其实CoordinatorLayout是基于NestedScroll机制去实现的,而我们直接通过NestedScroll机制也能很方便的实现这个动效.

原理

NestedScroll的其实很简单.

一般的触摸消息的分发都是从外向内的,由外层的ViewGroup的dispatchTouchEvent方法调用到内层的View的dispatchTouchEvent方法.

而NestedScroll提供了一个反向的机制,内层的view在接收到ACTION_MOVE的时候,将滚动消息先传回给外层的ViewGroup,看外层的ViewGroup是不是需要消耗一部分的移动,然后内层的View再去消耗剩下的移动.内层view可以消耗剩下的滚动的一部分,如果还没有消耗完,外层的view可以再选择把最后剩下的滚动消耗掉.

上面的描述可能有点绕,可以看下面的图来帮助理解:

具体实现

NestedScroll机制会涉及到四个类:

NestedScrollingChild, NestedScrollingChildHelper 和 NestedScrollingParent , NestedScrollingParentHelper

NestedScrollingChild和NestedScrollingParent是两个接口,我们先看看他们的声明:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
public interface NestedScrollingChild {
public void setNestedScrollingEnabled(boolean enabled);

public boolean isNestedScrollingEnabled();

public boolean startNestedScroll(int axes);

public void stopNestedScroll();

public boolean hasNestedScrollingParent();

public boolean dispatchNestedScroll(int dxConsumed, int dyConsumed,
int dxUnconsumed, int dyUnconsumed, int[] offsetInWindow)
;


public boolean dispatchNestedPreScroll(int dx, int dy, int[] consumed, int[] offsetInWindow);

public boolean dispatchNestedFling(float velocityX, float velocityY, boolean consumed);

public boolean dispatchNestedPreFling(float velocityX, float velocityY);
}

public interface NestedScrollingParent {
public boolean onStartNestedScroll(View child, View target, int nestedScrollAxes);

public void onNestedScrollAccepted(View child, View target, int nestedScrollAxes);

public void onStopNestedScroll(View target);

public void onNestedScroll(View target, int dxConsumed, int dyConsumed,
int dxUnconsumed, int dyUnconsumed)
;


public void onNestedPreScroll(View target, int dx, int dy, int[] consumed);

public boolean onNestedFling(View target, float velocityX, float velocityY, boolean consumed);

public boolean onNestedPreFling(View target, float velocityX, float velocityY);

public int getNestedScrollAxes();
}

这里真正重要的其实是NestedScrollingParent的几个方法,因为其他方法都能直接让NestedScrollingChildHelper或者NestedScrollingParentHelper去代理:

  • onStartNestedScroll 是否接受嵌套滚动,只有它返回true,后面的其他方法才会被调用
  • onNestedPreScroll 在内层view处理滚动事件前先被调用,可以让外层view先消耗部分滚动
  • onNestedScroll 在内层view将剩下的滚动消耗完之后调用,可以在这里处理最后剩下的滚动
  • onNestedPreFling 在内层view的Fling事件处理之前被调用
  • onNestedFling 在内层view的Fling事件处理完之后调用

我们只要让子view和父view分别实现NestedScrollingChild和NestedScrollingParent接口,然后分别调用NestedScrollingChildHelper和NestedScrollingParentHelper的对应方法去代理一些具体功能,然后在NestedScrollingChild的onTouchEvent那里根据需求调用startNestedScroll/dispatchNestedPreScroll/stopNestedScroll就能实现嵌套滚动了:

1
2
3
4
5
6
7
8
9
10
11
12
//NestedScrollingChild
private NestedScrollingChildHelper mHelper = new NestedScrollingChildHelper(this);

public boolean startNestedScroll(int axes) {
return mHelper.startNestedScroll(axes);
}
public boolean dispatchNestedScroll(int dxConsumed, int dyConsumed,
int dxUnconsumed, int dyUnconsumed, int[] offsetInWindow)
{

return mHelper.dispatchNestedScroll(dxConsumed, dyConsumed,
dxUnconsumed, dyUnconsumed, offsetInWindow)
;

}
...
1
2
3
4
5
6
7
8
9
10
11
//NestedScrollingParent
private NestedScrollingParentHelper mHelper = new NestedScrollingParentHelper(this);

public void onNestedScrollAccepted(View child, View target, int axes) {
mHelper.onNestedScrollAccepted(child, target, axes);
}

public int getNestedScrollAxes() {
return mHelper.getNestedScrollAxes();
}
...

但是如果你使用sdk21及以上的版本,NestedScroll机制已经直接集成到了View中了,你只需要直接重写View的对应方法就好

布局

我们先看布局文件

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
<me.linjw.nestedscrolldemo.NestedScrollParentView xmlns:android="http://schemas.android.com/apk/res/android"
android:layout_width="match_parent"
android:layout_height="match_parent"
android:orientation="vertical">

<FrameLayout
android:id="@+id/header"
android:layout_width="match_parent"
android:layout_height="wrap_content">

<ImageView
android:layout_width="match_parent"
android:layout_height="200dp"
android:src="@mipmap/ic_launcher" />
</FrameLayout>

<TextView
android:layout_width="match_parent"
android:layout_height="wrap_content"
android:background="@color/colorAccent"
android:text="Title"
android:textAlignment="center"
android:textSize="20dp" />

<android.support.v7.widget.RecyclerView
android:id="@+id/list"
android:layout_width="match_parent"
android:layout_height="match_parent" />
</me.linjw.nestedscrolldemo.NestedScrollParentView>

最外层是我们自定义的NestedScrollParentView,其实它是一个LinearLayout,内部竖直排列了三个子view:

  • 一个由FrameLayout包裹的ImageView
  • 一个TextView
  • 一个RecyclerView

代码

为了简便起见,我们先直接用sdk22的版本用重写View方法的方式去实现它.

NestedScrollParentView中有两个方法比较重要,嵌套滚动基本上就是由这两个方法实现的:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
@Override
public boolean onStartNestedScroll(View child, View target, int nestedScrollAxes) {
return true;
}

@Override
public void onNestedPreScroll(View target, int dx, int dy, int[] consumed) {
super.onNestedPreScroll(target, dx, dy, consumed);

boolean headerScrollUp = dy > 0 && getScrollY() < mHeaderHeight;
boolean headerScrollDown = dy < 0 && getScrollY() > 0 && !target.canScrollVertically(-1);
if (headerScrollUp || headerScrollDown) {
scrollBy(0, dy);
consumed[1] = dy;
}
}
  • onStartNestedScroll 这个方法如果返回true的话代表接受由内层传来的滚动消息,我们直接返回true就好,否则后面的消息都接受不到

  • onNestedPreScroll 这个方法用于消耗内层view的一部分滚动.我们需要将消耗掉的滚动存到counsumed中让consumed知道.例如我们这里在顶部的FrameLayout需要移动的情况下会消耗掉所有的dy,这样内层的view(即RecyclerView)就不会滚动了.

这里的mHeaderHeight保存的是顶部的FrameLayout的高度:

1
2
3
4
5
@Override
protected void onSizeChanged(int w, int h, int oldw, int oldh) {
super.onSizeChanged(w, h, oldw, oldh);
mHeaderHeight = mHeader.getMeasuredHeight();
}

到这里基本上就实现了动图的效果,是不是很简单?

完整代码可以参考 https://github.com/bluesky466/NestedScrollDemo/tree/sdk22
